RFID製品UHFリーダライタ

RFID製品UHFリーダライタ

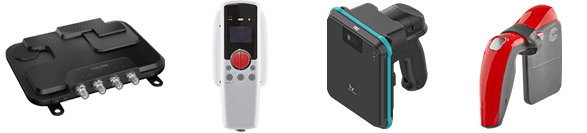

据置き型、ハンディ型の各種UHFリーダライタを取り扱っています。

据置き型リーダライタ

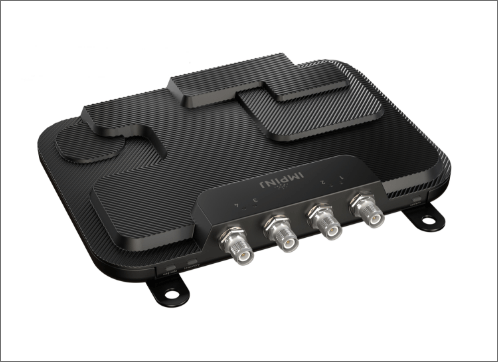

ICT-3192シリーズ

  • ・出荷台数年間10万台以上の圧倒的な使用実績
  • ・最高クラスの高受信感度(-82dBm)
  • ・効率の良い読み取り精度実現
  • ・多種アンテナの使用可能、技術適合認証済
製品名 Speedway® Revolution
寸法 190mm(H) × 170mm(W) × 30mm(D)
重量 680g
RFID 交信プロトコル EPC Global Class 1 Gen 2, ISO18000-6C
準拠規格 ARIB STD-T106(構内無線局 920 MHz帯移動体識別用無線設備)
海外準拠規格 米国(US FCC Part 15)など17か国
およびEU規格(ETSI EN 302 208 v1.2.1)に対応
各国に対応したモデルあり
アンテナポート 4ポート(RP TNC)
上位接続
インターフェイス
LLRP (Low Level Reader Protocol) v1.0.1
ネットワーク接続 10/100 Base-T (RJ-45)
電源 DC 24 V, 800 mA (AC アダプタ別売り)
PoE (IEEE 802.3af) (PoEアダプタ別売り)
消費電力 DC 24V:Idle 3W, Typical 13.5W, 動作時 6W
PoE:Idle 3W, Typical 11.5W, 動作時 6W
防塵防水性能 IP52
耐衝撃振動性能 MIL-STD-810G
RoHS EU指令 2002/95/EC 対応

V780シリーズ

  • ・リーダライタ、アンテナ一体型
  • ・読みたいタグのみを読むフォーカス機能
  • ・マルチリーダライタ機能【特許取得済】
  • ・最大8台のリーダライタを1台として交信
  • ・交信時の送信電力を最適値に自動調整
  • ・交信状態をWebブラウザでモニタリング
  • ・LED表示灯を見ながら取付位置を調整
形式 形V780-HMD68-
ETN-JP
形V780-HMD68-
EIP-JP
形V780-HMD68-
ETN-JP-S
外形サイズ 250(W)×250(H)×70(D)〔mm〕(突起部・ケーブル部を除く)
電源電圧 DC24V(-15%~+10%) Class2
消費電力 10W以下
使用周囲温度 -10~+55℃(氷結なきこと)
使用周囲湿度 25~85%RH(結露なきこと)
保存周囲温度 -25~+70℃(氷結なきこと)
保存周囲湿度 25~85%RH(結露なきこと)
保護構造 IP54(IEC 60529:2001)
材質 樹脂ケース:PBT、金属ケース:アルミダイカスト(ADC12)
質量 約3kg
取付方法 M6ボルト 4箇所
上位通信ポート Ethernet 10BASE-T/100BASE-TX
上位通信プロトコル Modbus TCPベース EtherNet/IP マルチリーダライタ機能専用 *
マルチリーダライタ機能使用時 マスタ/スレーブ マスタ/スレーブ スレーブ専用
付属品 取扱説明書(1枚)、スタートアップガイド(1枚)、IPアドレスメモラベル(1枚)
適合規格 構内無線局(920MHz 帯移動体識別用無線設備)、ARIB-STD-T106

*マスタに設定したリーダライタ(形V780-HMD68-E□□- JP)を経由してのみ通信します。
PLCなどの上位機器からの制御は行えませんが、WEBサーバ機能(ブラウザインタフェース)はご使用可能です。

ハンディ型リーダライタ

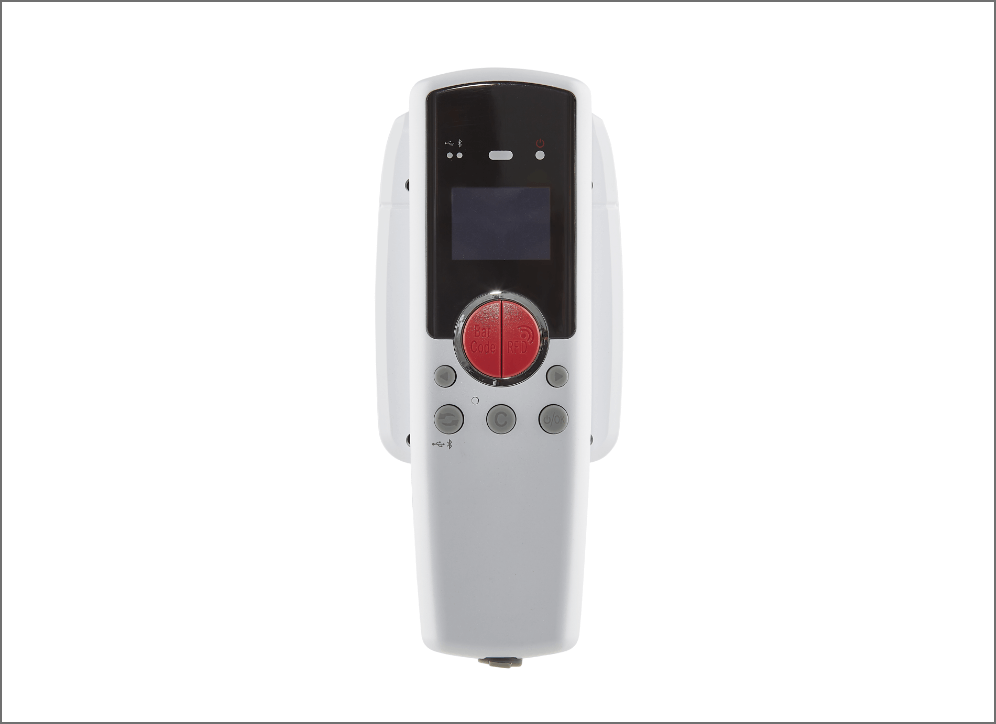

AT388

  • ・コンパクトなセパレートタイプ
  • ・本体のボタンにてRFID、バーコード読み取り可
  • ・リアルタイム通信 or バッチ処理の選択可
  • ・Windows,Android,iOSで動作可能
製品名 AT388
寸法 (W x L x H) 50×164×30 (54) mm
重量 270g (バッテリ含む)
表示 LCD & LED
バッテリ 3,200mAh リチウムイオン充電池
インターフェイス Bluetooth, USB, WLAN
オーディオ ブザー
バーコード 二次元スキャナ(標準的バーコード/二次元コード)
RFID (UHF) 周波数帯域 : 916MHz ~ 921MHz
916MHz ~ 923MHz
読み取り距離  : 0m ~ 3m(タグおよび環境により変動)
書込距離  : 0cm ~ 50cm
RF出力   : 高出力 1W (可変)
特定小電力 250mW(可変)
プロトコル : EPC Gen2, ISO / IEC 18000 - 6C
ファンクション : Anti - Collision
WLAN IEEEE 802.11 b / g / n 準拠
Bluetooth Bluetooth Class 4.1 (HID / SPP), BLE
動作温度 -10℃ to 45℃
保存温度 -30℃ to 70℃
保護等級 IP65

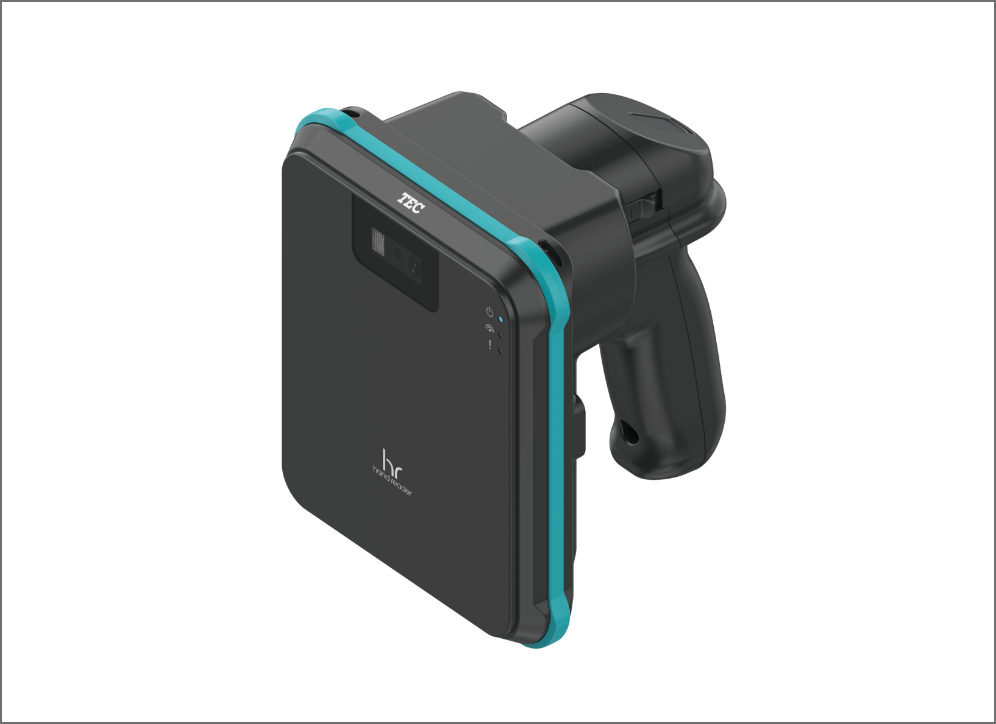

UF-2200

  • ・指向性のあるアンテナで複数のタグから特定のタグだけを迅速に探索
  • ・無償提供のSDKでアプリケーション開発可能
  • ・お持ちのスマートデバイスにRFID機能を追加
型式 UF-2200-HLB-R
RFID 電波法 構内無線局
登録局
送信周波数*1 916.8MHz~920.8MHz
送信出力 1mW~1000mW(1W)
読み取り距離*2 約7m
読み取り速度*3 約600タグ/秒
対応タグ ISO/IEC 18000-6 TypeC(EPC global Class1 Generation2)
バーコード 読み取りコード EAN-13, EAN-8, UPC-A, UPC-E, Interleaved 2 of 5, Standard 2 of 5, CODABAR(NW-7), CODE39, CODE93, CODE128,GS1-128(EAN-128), IATA,GS1 DataBar Omnidirectional(RSS-14), GS1 DataBar Limited(RSS Limited),GS1 DataBarExpanded(RSS Expanded)
最小分解能 0.17mm
光源 LED(赤色)
外形寸法 本体:146mm×170mm×67mm
スマートデバイス・アダプタ:72mm×69mm×28mm(オプション)
質量 本体:460g(バッテリー含)*4
スマートデバイス・アダプタ:30g(オプション)
動作温湿度 -5℃~40℃ 10~90%RH(結露なきこと)
保存温湿度 -15℃~50℃ 10~90%RH(結露なきこと)
バッテリー リチウムイオンバッテリー 7.4V 2600mAh
動作時間 連続リード動作:約2.5時間
通常動作時*5:約9時間
インターフェース Bluetooth Ver2.1+EDR SPP
EMC規格 VCCI Class B
  • *1 チャネル自動切り替え機能があります。
  • *2 読み取り距離は参考値であり、環境により変化します(Avery Dennison製AD-227での試験による)。
  • *3 読み取り速度は参考値であり、環境により変化します。
  • *4 バッテリーは本体に組み込んだ状態で出荷されます。
  • *5 RFID読み取り動作時: 待機時が1:20の場合。 常温での参考値であり、使用条件により変化します。

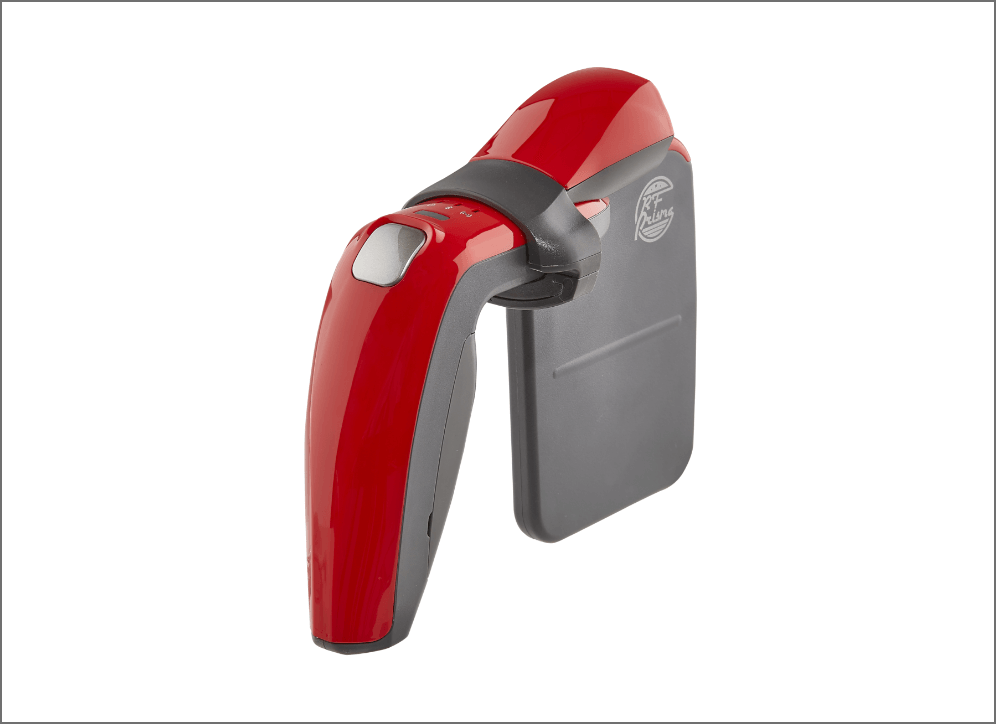

SP1

  • ・世界トップクラスの読み取り性能 圧倒的な読み取り速度・最大700タグ/秒、約8mの長距離読み取りを実現
  • ・手持ちのスマートデバイスで操作
  • ・1次元コード、2次元コード対応
製品名 SP1-QUBi
読み取り部 RFID機能 読み書き可能なRFタグ ISO/IEC18000-6 TypeC(EPCglobal Class1 Gen2)対応タグ
周波数 916.8~920.8MHz
チャネル間隔/チャネル数 200kHz/6ch
送信出力 1W以下
変調方式 PR-ASK
読み取り速度 *1 約700タグ/秒
読み取り距離 *2 約8m
出力調整 10dBm~30dBm
スキャナ機能 方式エリアセンサ エリアセンサ
読み取り
コード
2次元
コード
QRコード、マイクロQRコード、SQRC(バージョンアップにて対応予定)、PDF417、マイクロPDF417、Maxiコード、DataMatrix(ECC200)、GS1 DataBar Composite(EAN.UCC Composite)
1次元
コード
EAN-13/-8(JAN-13/-8)、UPC-A/-E、UPC/EAN(アドオン付き)、Interleaved 2 of 5、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS)
通信部 Bluetooth® Bluetooth Ver2.1+EDR 準拠クラス 2
プロファイル SPP、SPP(iOS)
クレードル USB
電源部 メインバッテリ リチウムイオンバッテリ
動作時間 *3 標準
バッテリ
約4時間
大容量
バッテリ
約8時間
内部メモリ RFIDタグ:80,000枚
環境性能 動作温度 *4 -20~40℃
保護等級 IP54
質量(バッテリ含む) 約400g(標準バッテリ装着時)、約450g(大容量バッテリ装着時)
  • *1 読み取りは参考値であり、実際の環境条件により変化します。
  • *2 読み取り距離は参考値であり、実際の環境条件により変化します。対象タグにより通信距離が異なります。
    評価条件=Avery Dennison製 AD-229r6。
  • *3 常温での当社条件による参考値であり、使用条件により変化します。
  • *4 充電時は0~40℃となります。-10℃~-20℃は大容量バッテリでのみ動作可能です。
    -10℃~-20℃および40℃~55℃では動作制限があります。
